產品特點

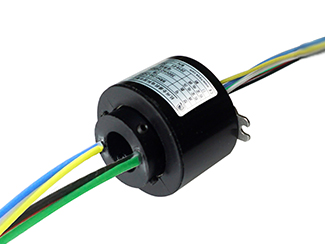

SRH1235過孔導電滑環

特點：過孔導電滑環完全滿足360度無限制旋轉的動力、控制及數字信號混合傳輸；全盛過孔滑環采用先進的纖刷技術，免維護，無需潤滑油；每路多點接觸，低接觸壓力，低噪音和低接觸磨損，超長的使用壽命；標準化、模塊化設計，產品規格齊全，并能為客戶量身定制所需要的產品。

可選項：額定電流、電壓、額定轉速、工作溫度、路數、外殼材料及顏色、外型尺寸、專用導線、導線出口方向、導線長度、防護等級、端子類型

典型應用：工業機器加工中心、旋轉工作臺、重型設備塔臺、電纜卷盤、試驗設備、包裝設備、堆垛機、磁性離合器、工藝控制設備、旋轉傳感器、緊急照明設備、機器人、展覽/顯示設備、醫療設備等。

過孔導電滑環電氣技術指標

參數	數值
額定電壓	240VAC/VDC
額定電流	標準每環為5A

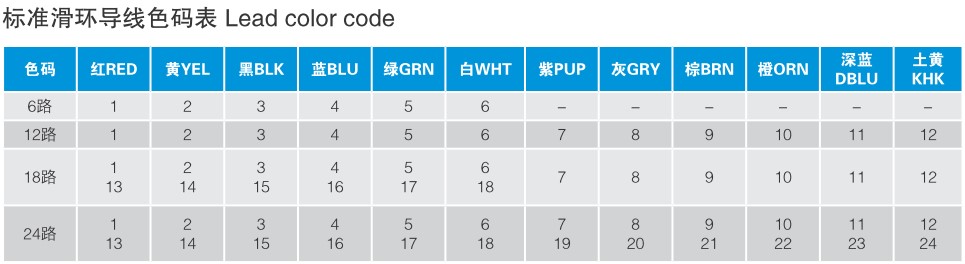

導線規格	AWG22 鍍銀鐵氟龍絕緣
導線長度	標準500mm
絕緣電阻	≥500MΩ/500VDC
絕緣體強度	500VAC@50Hz，60s
動態電阻變化值	＜0.01Ω

過孔導電滑環機械技術指標

參數	數值
工作速度	0~250rpm
工作溫度	-20℃－+80℃
工作濕度	60%RH 或更高
接觸材料	貴金屬
殼體材料	工程塑料
力距	6環產品為0.35N×m
防護等級	IP51

過孔導電滑環安裝說明:

■ 因我們的過孔導電滑環滑環轉動扭矩很小，因此可將內圈部分導線保護好后直接用于轉動或固定；

注意事項:

■ 滑環環體不得作承重用，環體導線也不得承受外部控力；
■ 在滑環安裝時，務必要保護好導線，避免因?qū)w絕緣層損壞而影響產品品質；
■ 滑環系精密電氣元件，應使其在一個干燥，少塵的環境下工作。如果環境條件惡劣，應增加防護措施。
